其他產品
 |
 |
| 1 DV100系列 | 微型三通電磁閥 (寬度10mm) |
| 2 電壓 | 5 : DC24V |
| 3 出線方式 | H:水平方向 V:垂直方向 |
| 4 指示燈過壓保護電路 | 無記號 : 不帶指示燈和保護電路(非標準) Z : 指示燈, 過壓保護電路(標準) * 非標準件另行訂做 |
| 5 任選 | 無記號 : 不帶底座(非標準) M3 : 帶底座 |
型式
| 型號 | 動作形式 | 口徑 | 有效過流面積mm2(CV) |
| DV100-5(H.V)-** | 常閉 (NC) | M5X0.8 | 0.17(0.01) |
電磁線圈絕緣
| 絕緣種類 | 溫度上升值 ℃ |
| A種 | 65 以下 |
| E種 | 80 以下 |
| B種 (標準類型) | 90 以下 |
| F種 | 115 以下 |
| H種 | 140 以下 |
※備注：絕緣種類定義按照 KSC4004 (電氣、機器、絕緣種類)。
標準規格
| 使用流體 | 空氣 | |
| 工作壓力范圍 | 1.5~7kgff/cm2{0.15~0.7MPa} | |
| 動作方式 | 常閉直動型 | |
| 環境和流體溫度℃ | 5~50 | |
| 許容電壓(%) | 額定電壓的 -10~+10% | |
| 最大動作頻率(C/S) | 10 | |
| 最小動作頻率 | 1次 / 30天 (按照KS B 6356) | |
| 油潤滑 | 不必要 (需要潤滑時使用透平油 ISO VG32) | |
| 抗沖擊/振動能力 G | 30/5以下 | |
| 保護 | 防振(按照IP 65 DIN40050) | |
| 安裝位置 | 自由 | |
| 手動應急形式 | 無鎖按鈕型 | |
| 出線方式 | 水平、垂直型 | |
| 指示燈、過壓保護電路 | 標準 | |
| 額定電壓(V) | DC24 | |
| 有效過流面積 mm2 (Cv值) | 0.17(0.01)以上 | |
| 功率消耗(W) | DC | 1以下(帶指示燈) |
| 反應時間 ms | 10以下 (5kg/cm2時) | |

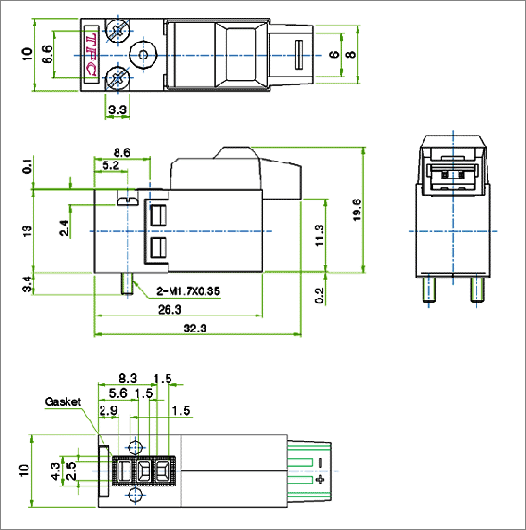

外形尺寸
 |
匯流板
 |
|
| 1 DV100系列用匯流板 | 微型三通電磁閥(10mm) |
| 2 氣路板規格 | 40 : 底座安裝型 |
| 3 位數 | 01 :1位 02 : 2位 03 : 3位 10 : 10位 |
外形尺寸(DVM1)
L : 尺寸表
| n | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 | 17 | 18 | 19 | 20 |
| L1 | 33.5 | 44 | 54.5 | 65 | 75.5 | 86 | 96.5 | 107 | 117.5 | 128 | 138.5 | 149 | 159.5 | 170 | 180.5 | 191 | 201.5 | 212 | 222.5 |
| L2 | 27.5 | 38 | 48.5 | 59 | 48.5 | 59 | 90.5 | 101 | 111.5 | 122 | 132.5 | 143 | 153.5 | 164 | 174.5 | 185 | 195.5 | 206 | 216.5 |
